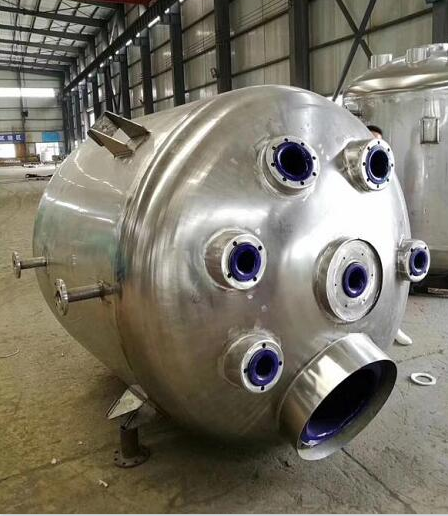

搪瓷外包不锈钢反应釜

搪瓷外包不锈钢反应釜
工作压力：罐内压力0.3Mpa 夹套内压力0.6Mpa
设计压力：罐内压力0.4Mpa 夹套内压力0.6Mpa
工作温度：罐内20~200℃  夹套20~200℃
设计温度：罐内200℃   夹套内200℃
容器类别：I类（一类）
介质特性：无毒、非易爆
主要材质：Q 245R  316L（S31603）
设计标准：G150.1~150.4-2001《压力容器》GB25025-2010《设备技术条件》 TSG21-2016《固定式压力容器安全技术监察规程》NB/T47015-2011《压力容器焊接规章》
焊接标准：焊接采用手工电弧焊，焊条型号为E4315;埋弧自动焊：焊丝牌号H08A,焊剂为HJ431,相应法兰焊接标准，其余按HG/T20583-2001《钢制化工容器结构设计规定》执行
检测标准：X光射线，A类和B类每条焊接接头长度的20%射线探伤，且不小于250mm按NB/T47013.1~5-2015 AB级Ⅲ级为合格。
渗透实验：焊接后煤油试漏，无渗漏为合格。夹套筒体与上接环*后一道环焊缝焊接后做比较高表面无损检测Ⅰ级为合格，水压试验执行标准按GB/T7994规定。气密性压力实验根据协商而定。
搪瓷检验：搪玻璃厚度0.8-2.0mm,高电压实验为20KV作业面不导电（按GB/T7993规定）
油漆包装：按GB25025-2010规定执行，设备外表涂防锈漆两遍面漆一遍，喷涂颜色客户可自由选择。

产品结构图：
